Joints clamp
Le joint clamp Techné est un joint aseptique exclusivement monté dans les raccords clamp (ou tri-clamp). En fonction du pays et domaine d’application, il existe plusieurs normes dimensionnelles :
- Joint clamp DIN 32676
- Joint clamp ISO 1127
- Joint clamp SMS ISO 2852
- Joint clamp BS OD/BS4825-3
Un raccord complet est composé de deux férules, d’un collier ou d’un clamp pour l'assemblage et d’un joint d'étanchéité pour raccord clamp. Cette composition permet un démontage et un remontage simple et rapide de l’ensemble.
Les joints aseptiques sont compatibles avec les férules selon la norme DIN 32676.
Commander en ligne
Profils

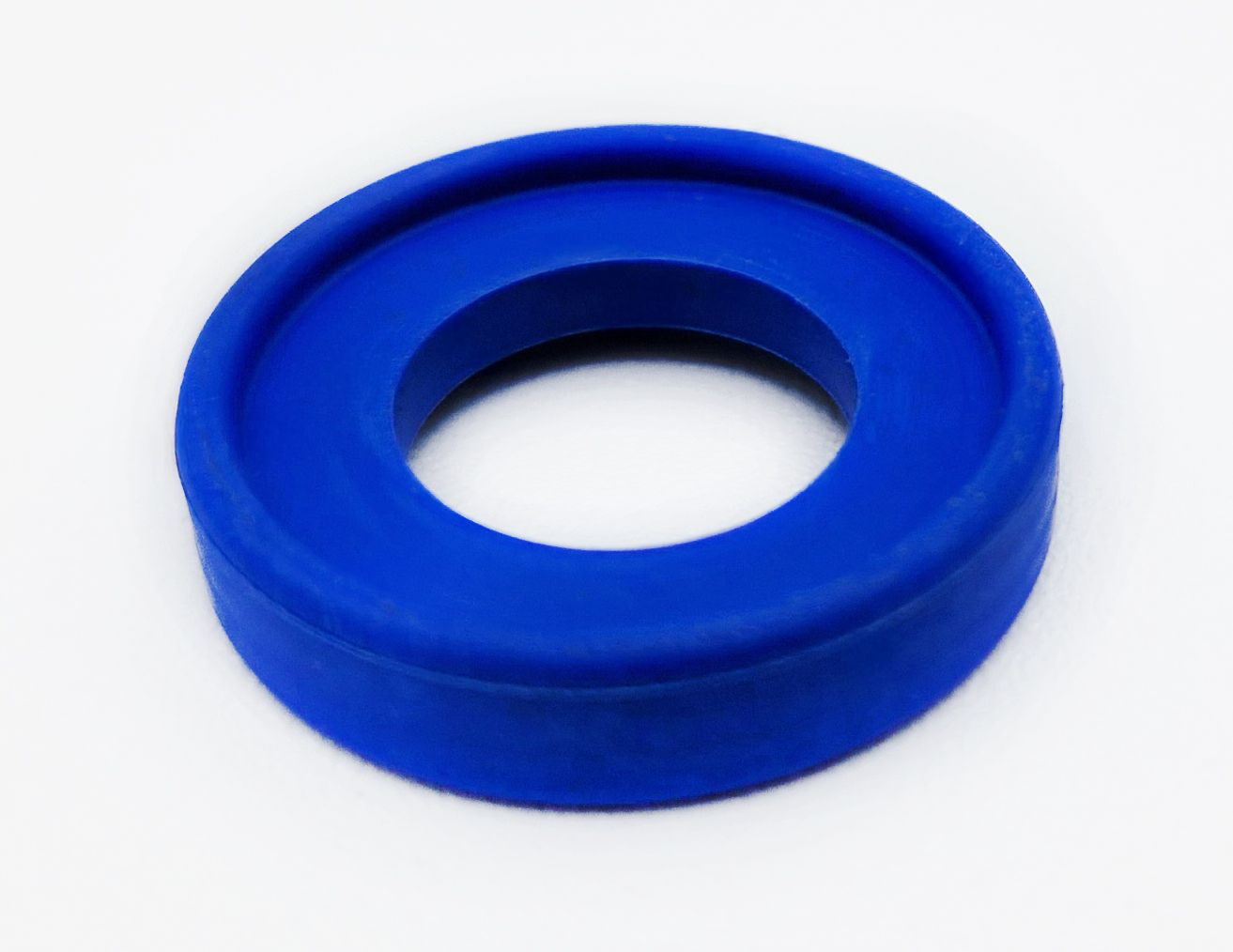

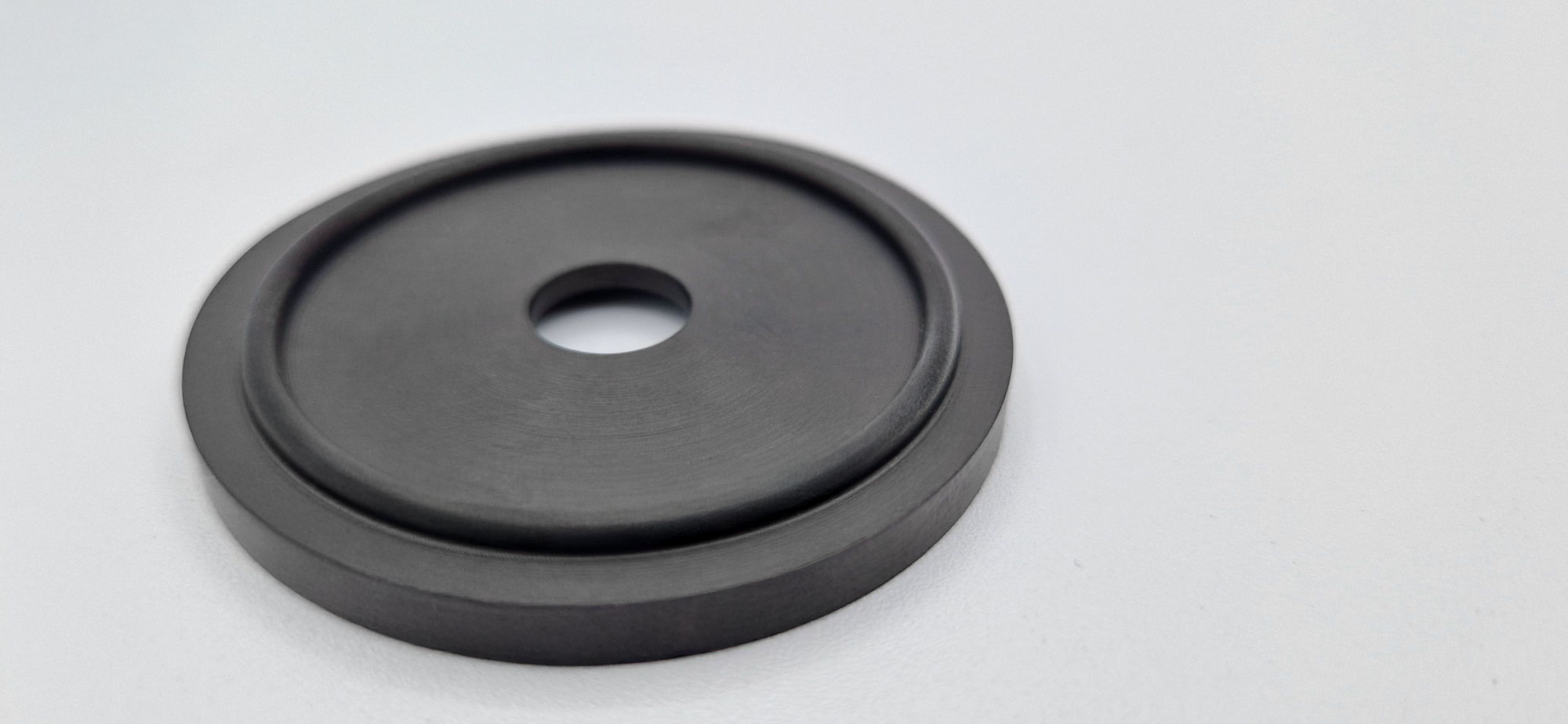

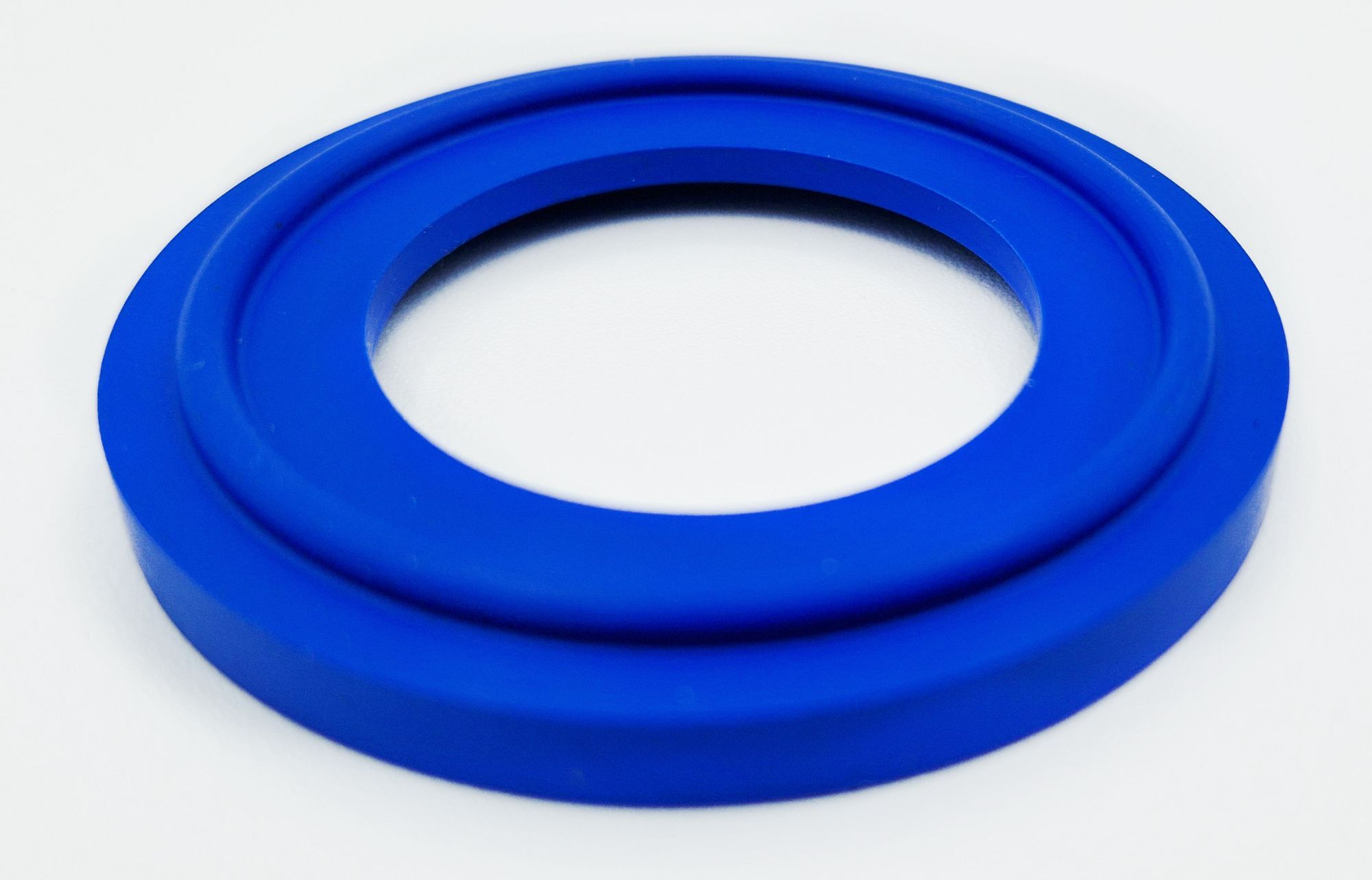

Quatre profils de joints clamp sont disponibles :
- Joint clamp type A avec retour ou lèvre
- Joint clamp type B sans retour
- Joint mini clamp
- Joint micro clamp
A savoir :
- Pour un diamètre extérieur de férule de 25 mm, le profil est un micro clamp ou µ clamp.
- Pour un diamètre extérieur de férule de 34 mm, le clamp A ou B est intitulé mini clamp.
- A partir d’un diamètre extérieur de férule de 50,5 mm, l’intitulé du joint est clamp (type A ou B).
Les principales applications du joint clamp
Le joint clamp est destiné à assurer l’étanchéité dans le raccordement de plusieurs éléments de tuyauterie. Les principaux consommateurs de joints clamp sont les industries agroalimentaires, la chimie, la pharmacie, le médical.
Secteur agroalimentaire
- Pompe à membrane (industrie laitière)
- Tank à lait
- Cuve de fermentation de houblon
- Carrousel d’embouteillage
- Cuve à liqueur et vidange
Secteur pharmaceutique
- Connexion flexible
- Divers contrôleurs
- T de dérivation
- Bouchon clamp sur l’évent d’une cuve
- Soupape
Matières et homologations
La santé de l’homme représente une préoccupation centrale des industries de l’agroalimentaire, de la chimie ou de la pharmacie dans la fabrication et le contrôle de la qualité des produits destinés à la consommation humaine. Par conséquent, ces domaines exigent des matériaux conformes à leurs spécifications afin de limiter l’impact des matériaux sur leur environnement.

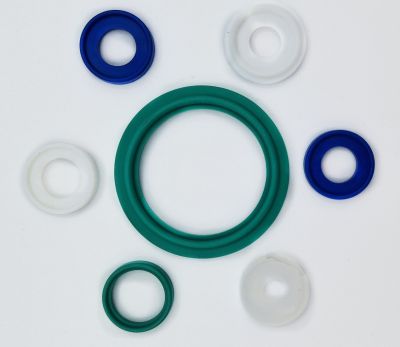

Pour ses gammes dimensionnelles standard, Techné fournit des joints clamp en différents élastomères et thermoplastiques :
- EPDM peroxyde noir
- MVQ peroxyde transparent
- MVQ platine transparent
- FKM noir
- FKM vert
- PTFE blanc
D’autres matières sont disponibles sur demande, afin de répondre à des besoins spécifiques :
- Elastomères métal détectable
- PTFE métal détectable
- PTFE Bio Tech
- NBR bleu
- MVQ blanc ou rouge
Les mélanges Techné sont développés selon les exigences règlementaires en vigueur dans de nombreux pays. En fonction des mélanges et les couleurs, les homologations suivantes sont disponibles :
Homologations alimentaires :
- FDA
- CE 1935/2004
- GB 4806.11/GB 9685
- BNIC/Cognac
- 3A
Pharmacie :
- FDA
- USP VI
Eau potable :
- ACS
- UBA/W270
- WRAS
